Предлагаем вашему вниманию техническую информацию от компании DENSO по установке универсальных кислородных датчиков.

Как правильно установить универсальный кислородный датчик?

1. Обрежьте провода нового кислородного датчика в соответствии с необходимой длиной.

ВАЖНО: Новый датчик, соединенный с имеющимся у вас коннектором, должен быть такой же длины, как и старый датчик с оригинальным коннектором.

2. Обрежьте провод старого кислородного датчика.

3. Зачистите провода нового датчика и коннектора от изоляции примерно на 7 мм каждый.

4. Обожмите стыковые соединения датчика и проводника специальными клещами и закройте термоусадочной трубкой (размер 22–16).

5. Нагревайте горячим воздухом термоусадочную изоляцию до тех пор, пока соединения не будут плотно закрыты.

Как правильно соединить провода кислородных датчиков по цветам?

1. Выясните, каких цветов провода используются на вашем старом датчике.

2. Подберите соответствующий универсальный кислородный датчик DENSO. Для всех датчиков DENSO существует два типа цветовых сочетаний кабелей в зависимости от артикула.

3. Соедините провода согласно данным, приведенным в таблице ниже:

Пример:

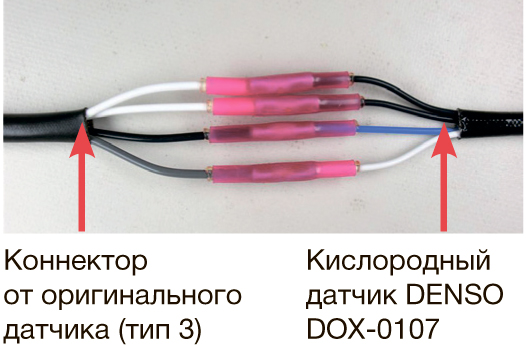

Оригинальный датчик имеет 4 провода со следующей цветовой комбинацией: 2 белых, черный и серый. Для вашего автомобиля подходит кислородный датчик DENSO арт. DOX-0107. Следовательно, провода должны быть соединены, как показано на картинке ниже:
